الکتروموتور سه فاز بزمان

ابتدا توان موردنیاز دستگاه، سرعت، نوع بار و برق در دسترس را مشخص کنید. سپس فریم IEC، نوع نصب B3 یا فلنج دار، شرایط محیطی و تعداد دفعات راه اندازی را با مشخصات واقعی محصول تطبیق دهید.

در شبکه ۵۰ هرتز، سرعت سنکرون موتور دوپل ۳۰۰۰ و چهارپل ۱۵۰۰ دور بر دقیقه است؛ سرعت واقعی در بار نامی کمی کمتر خواهد بود. برای نمونه، کاتالوگ بزمان برای دوپل حدود ۲۸۳۰ تا ۲۹۳۰ و برای چهارپل حدود ۱۳۸۵ تا ۱۴۵۵ دور را ثبت کرده است. انتخاب به سرعت و گشتاور موردنیاز بار بستگی دارد.

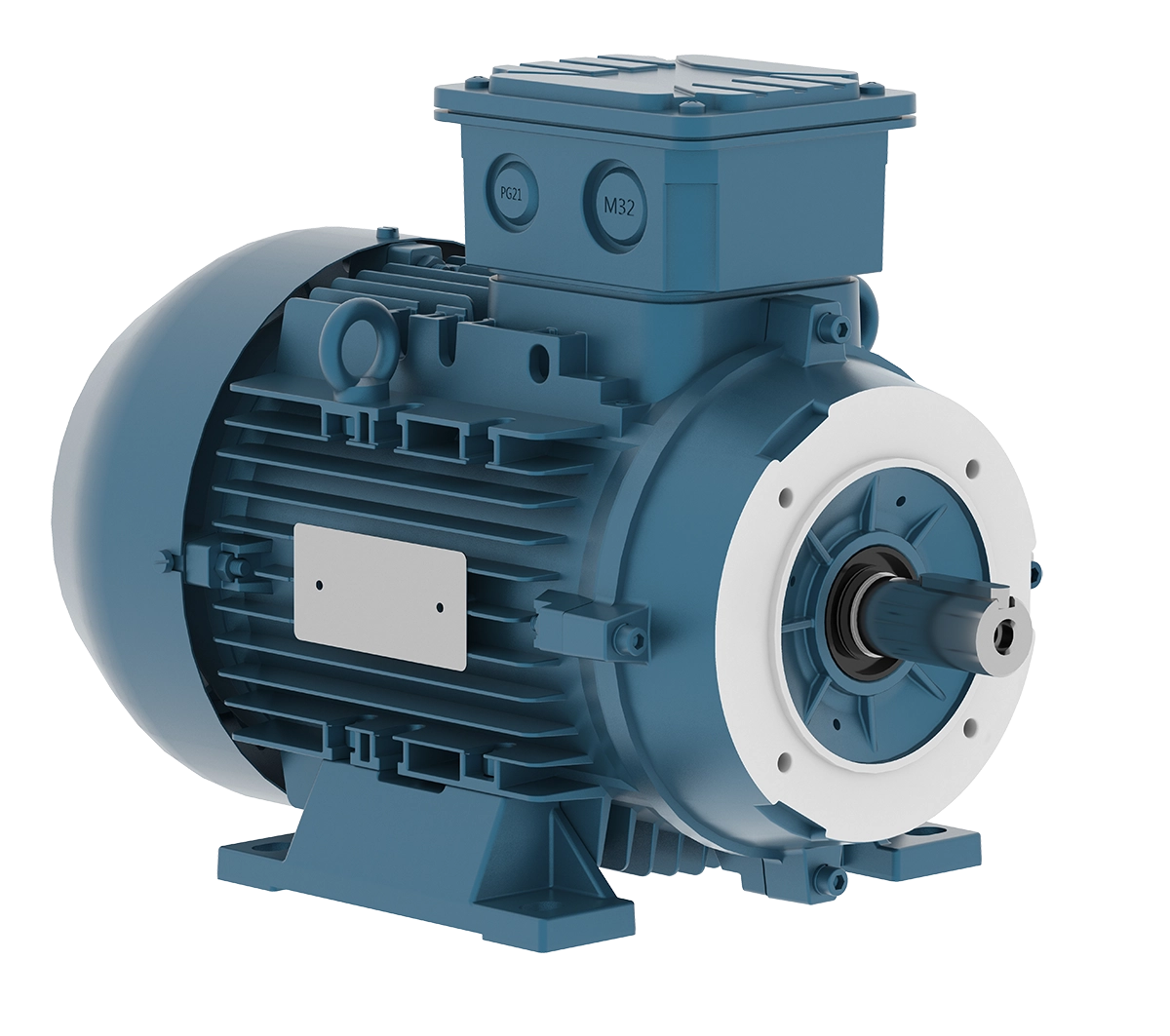

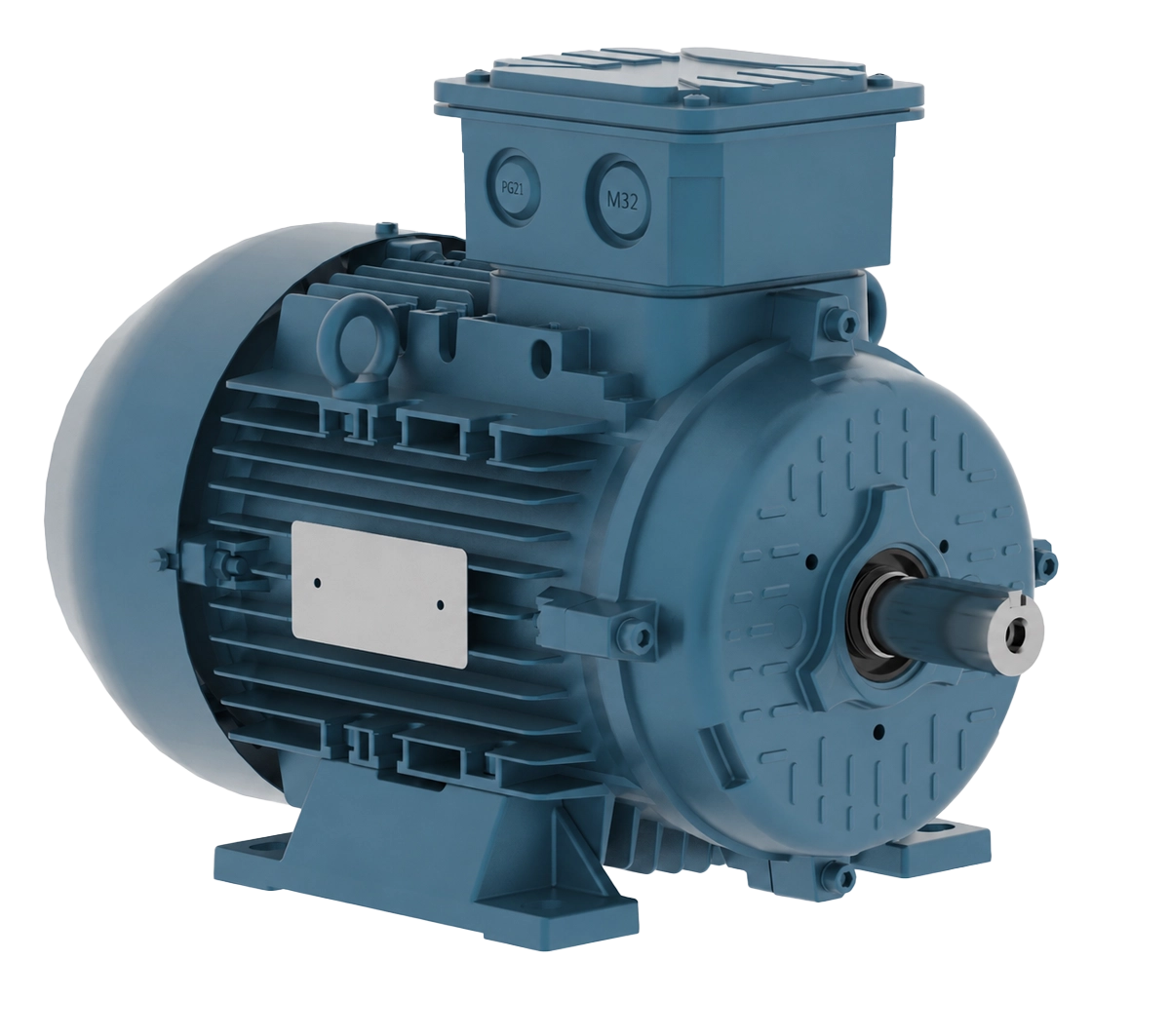

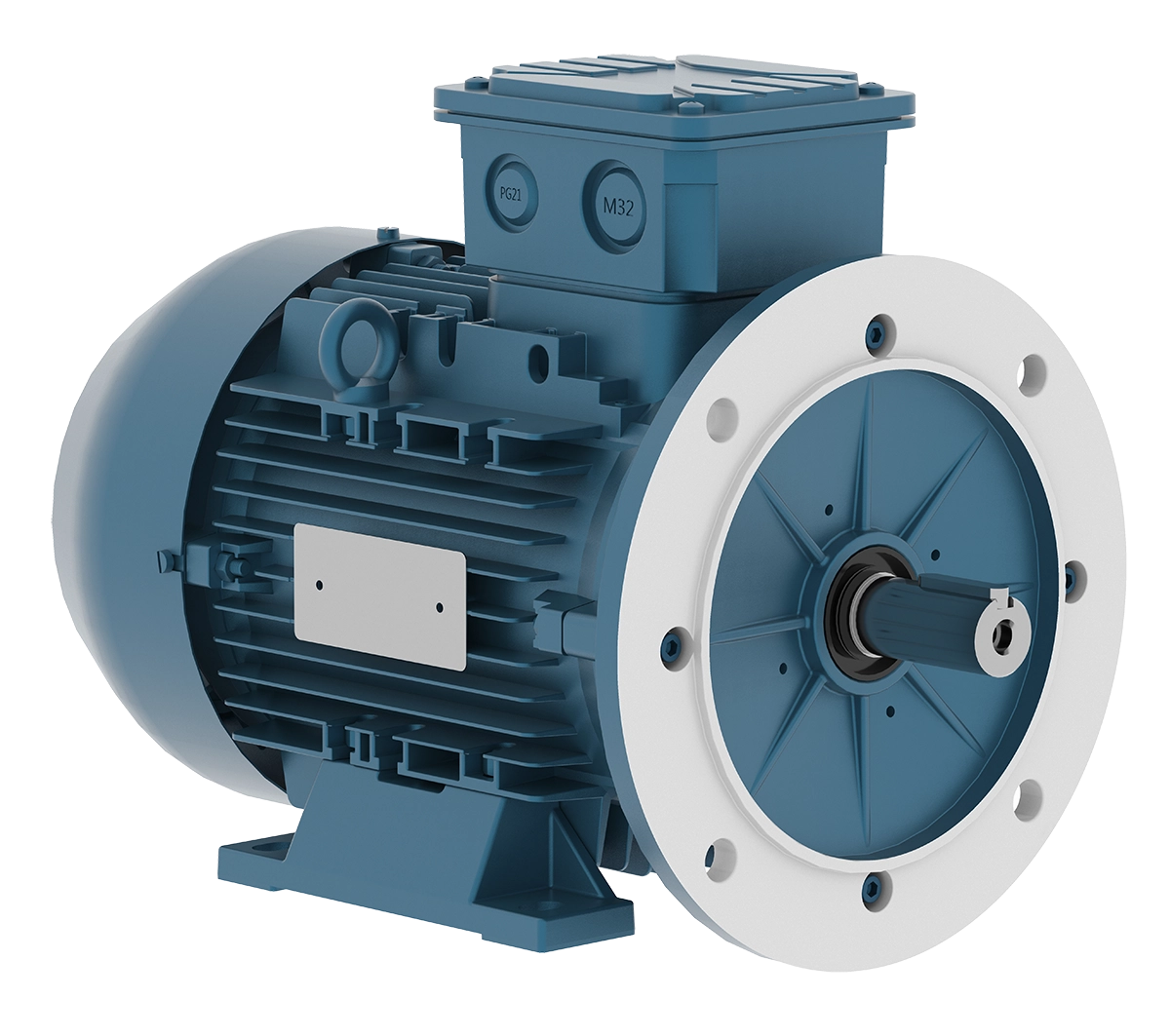

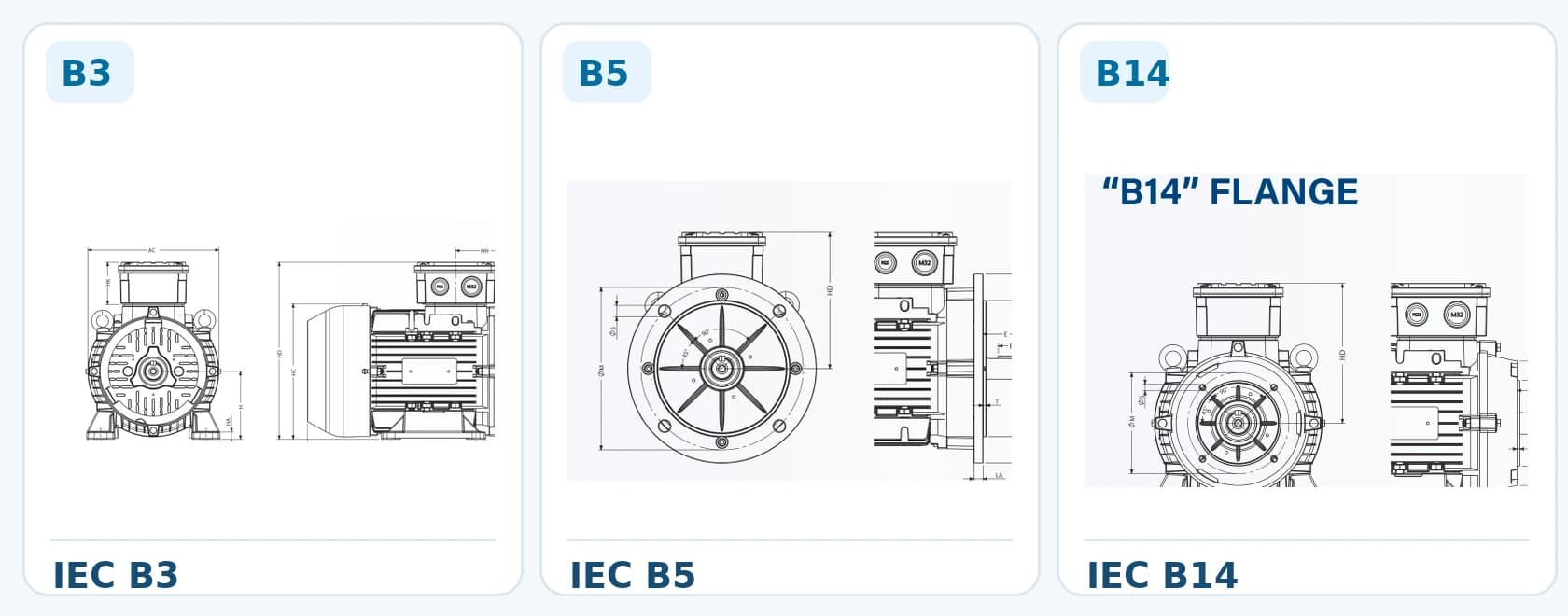

B3 نصب پایه دار، B5 نصب با فلنج بزرگ و B14 نصب با فلنج کوچک تر است. ترکیب های پایه و فلنج B34 و B35 نیز وجود دارند. پیش از سفارش، ابعاد نصب و موجودبودن آرایش موردنظر برای فریم همان مدل کنترل شود.

این خانواده می تواند برای بسیاری از پمپ ها و فن های صنعتی بررسی شود؛ اما انتخاب موتور باید بر اساس توان جذب شده، منحنی بار، سرعت لازم، شیوه اتصال و شرایط راه اندازی انجام شود. صرفاً مشابه بودن توان یا ظاهر موتور کافی نیست.

فریم به ابعاد مکانیکی استاندارد موتور، ازجمله ارتفاع محور و ابعاد نصب ارتباط دارد. در کاتالوگ بزمان نقشه های جداگانه B3، B5 و B14 و جدول ابعادی برای فریم های ۶۳ تا ۱۳۲ درج شده است.

عدد اول ۵ نشان دهنده حفاظت در برابر گردوغبار تا حدی است که عملکرد را مختل نکند و عدد دوم ۵ به حفاظت در برابر پاشش آب اشاره دارد. IP55 به معنی مجازبودن شست وشو با فشار قوی یا غوطه وری نیست.

بله. کاتالوگ بزمان برای کار در ارتفاع بیش از ۱۰۰۰ متر یا دمای بالاتر از ۴۰ درجه سانتی گراد ضرایب اصلاح توان ارائه کرده است. شرایط محل نصب باید قبل از انتخاب موتور بررسی شوند.

قیمت نهایی به توان، دور، فریم، نوع نصب، مشخصات سفارشی، تعداد سفارش و شرایط تأمین وابسته است. برای دریافت قیمت، مشخصات موتور موردنیاز یا عکس پلاک موتور قبلی را همراه با تعداد درخواستی ارسال کنید.

علاوه بر پلاک موتور، فریم IEC و نقشه ابعادی مدل را بررسی کنید. صفحات ۱۸ و ۱۹ کاتالوگ بزمان نقشه های شفت، پایه و فلنج B3، B5 و B14 را دارند. تنها برابر بودن توان برای جایگزینی کافی نیست.

امکان استفاده از اینورتر به مشخصات دقیق موتور، ولتاژ و سربندی، جریان، محدوده سرعت، نیاز خنک کاری و نوع بار بستگی دارد. پیش از انتخاب درایو، پلاک و اطلاعات فنی همان مدل را بررسی کنید؛ صرف سه فاز بودن موتور به معنی مناسب بودن هر محدوده فرکانسی نیست.

بله، توان نامی هر دو ۲٫۲ کیلووات است ولی سرعت و گشتاور نامی یکسان نیست. کاتالوگ بزمان برای این توان سرعت نامی ۲۸۸۵ دور در مدل دوپل و ۱۴۳۰ دور در مدل چهارپل را نشان می دهد؛ انتخاب به سرعت و گشتاور موردنیاز دستگاه بستگی دارد.

توان خروجی، ولتاژ و نوع سربندی، جریان نامی، فرکانس، سرعت نامی، ضریب توان، فریم و درجه حفاظت را از پلاک یادداشت کنید. اگر موتور جایگزین می شود، نوع نصب و ابعاد شفت و فلنج نیز باید با دستگاه تطبیق داده شوند.

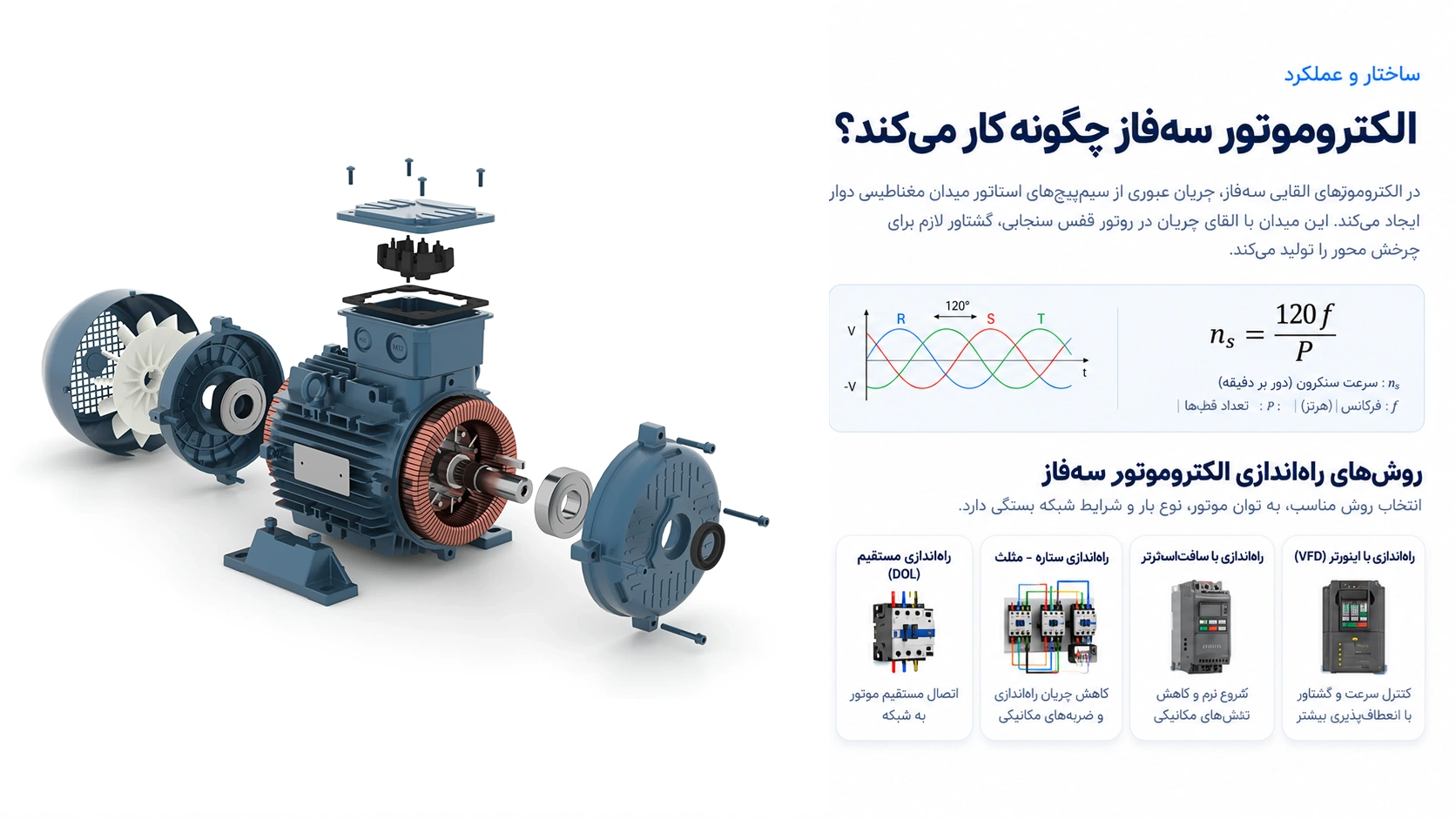

خیر. امکان راه اندازی ستاره مثلث به ولتاژ نامی و سربندی مجاز روی پلاک، در دسترس بودن شش سر سیم، گشتاور راه اندازی موردنیاز بار و شرایط شبکه بستگی دارد. در این روش گشتاور راه اندازی نسبت به اتصال مستقیم در ولتاژ یکسان کاهش می یابد؛ تأیید فنی ضروری است.

توان خروجی به کیلووات یا اسب بخار، سرعت نامی، نوع نصب B3/B5/B14، فریم، ولتاژ، تعداد موردنیاز و نوع کاربرد را ارسال کنید. در سفارش جایگزین، عکس پلاک و اندازه شفت یا فلنج انتخاب مدل مناسب را تسریع می کند.

در برخی کاربردها با اینورتر دارای ورودی تکفاز و خروجی سه فاز امکان پذیر است؛ به شرط سازگاری ولتاژ خروجی، سربندی، جریان، توان درایو و نوع بار. اتصال مستقیم موتور سه فاز به برق تکفاز، روش مناسب بهره برداری در شرایط نامی نیست.

خیر. صرفه جویی به نوع بار و میزان کاهش سرعت بستگی دارد. در فن ها و پمپ های سانتریفیوژ با شرایط مناسب، کنترل دور می تواند مصرف انرژی را کاهش دهد؛ اما برای بارهای گشتاور ثابت این نتیجه تضمین شده نیست.

راندمان بر تلفات انرژی و هزینه بهره برداری اثر می گذارد. گشتاور تعیین می کند موتور تا چه حد می تواند بار را راه اندازی و در سرعت موردنیاز حرکت دهد. انتخاب موتور صرفاً براساس توان نامی یا بزرگ تر گرفتن توان، لزوماً انتخاب بهینه ای نیست.
